働 く 場 所



タンカー
A

A 洗浄水排水ポンプ

タンククリーニングウォータータンク(洗浄水タンク)に溜めた洗浄水を陸揚げ又は排出する為のポンプ

A洗浄水排水ポンプ

B

B フレームアレスター

逆火防止安全装置でベントポストの頂部先端に設置されている。クリンプメタルリボンと呼ばれる渦巻き状の火炎セルエレメントが円筒系の外筒内部に設置されており、通常はガスを通過させるが、外部で火炎が発生した場合は火炎の侵入を阻止し、その火炎が火災または爆発の着火源となるのを防止する装置。

Bフレームアレスター

C

C カーゴベント配管
ベントポスト

カーゴタンクの内圧の変化をブリザー弁を介して調整する為に設けられた空気等の不凝縮ガスが通る吸排気管。また、カーゴタンク内の通風換気を行う場合の通気管としても使用する。また、ベントポストは各カーゴタンクのカーゴベント管を集合させ、直立に敷設した配管で先端にフレームアレスターを設備している。

C カーゴベント配管&ベントポスト

D

D 荷役配管

ケミカル製品の受け入れ、払い出しに使用する配管。

D 荷役配管

E

E FWタンク(タンククリーニング用清水タンク)

カーゴタンクを洗浄する為の清水を溜めておくタンク

F

F タンククリーニング
ウォータータンク(洗浄水タンク)

カーゴタンクを洗浄する為に使用した洗浄水を一時的に溜めておくタンク

F タンククリーニングウォータータンク

G

G バタワースポンプ

カーゴタンクを洗浄する為の清水を移送するポンプ

G バタワースポンプ

H

H  バタワースポンプ

カーゴタンクを洗浄する為の、カーゴタンク内に固定されたジェットウォッシャータイプの洗浄機

H  バタワースポンプ

I

I 荷役液面計、温度計、圧力計

各カーゴタンク内のカーゴレベル、カーゴの温度、カーゴタンク内の圧力を計測し、表示すると共に、レベル、圧力等に異常が発生した場合の警報も備えた装置。

I 荷役液面計、温度計、圧力計

J

J ヒーティングライン(加熱管)

輸送中に温度管理が必要なカーゴ(貨物)の温度調整をする為に、カーゴタンク(貨物タンク)内に敷設されている配管。配管内部に蒸気や熱媒油を通し、加温する。

J ヒーティングライン(加熱管)

K

K カーゴタンク(貨物タンク)

ケミカル製品を輸送する為の貨物タンク

L

L カーゴタンク通風機
(ガスフリーファン)

カーゴタンクや荷役配管内等を通風換気する為に、ポンプルーム内に設置された大型のファン。ガスフリーファンを駆動し、荷役配管を利用してカーゴタンク内に空気を送り、カーゴタンク内を換気し、カーゴベント配管を利用して排気する。

L カーゴタンク通風機(ガスフリーファン)

M

M カーゴポンプ(貨物ポンプ)

ケミカル製品をカーゴタンク(貨物タンク)より陸揚げする為に使用するポンプ

サロン

ブリッジ(船橋)

機関室

船内設備

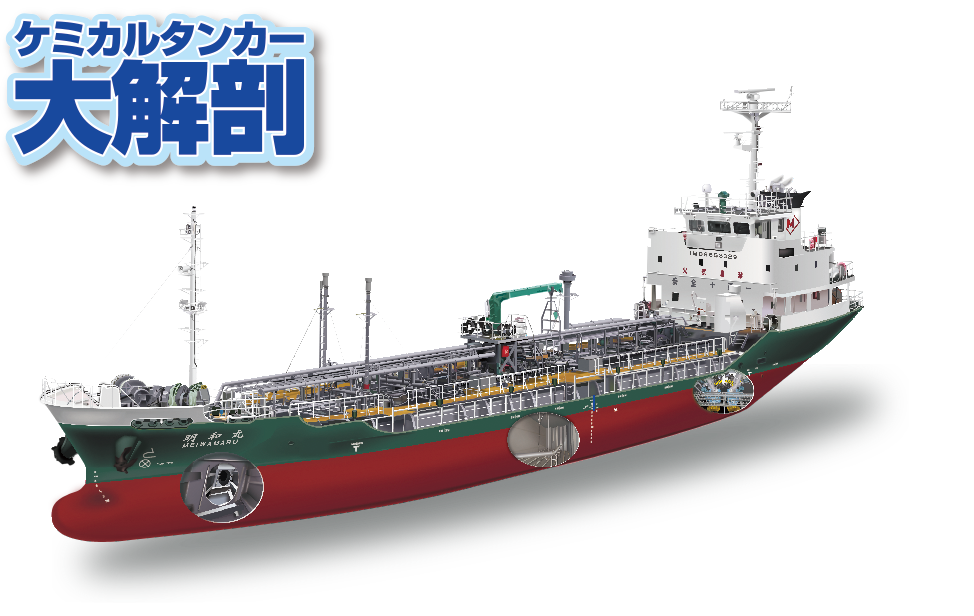

ケミカルタンカーには、安全航海上に必要な機器類に加え、高い安全基準を満たす高度な設備装置が搭載されています。

ブリッジ(船橋)

レーダー ECDIS
レーダーECDIS
操舵室コンソール
操舵室コンソール
ジャイロレピータコンパス
ジャイロレピータコンパス
バラスト制御盤
バラスト制御盤
海図台
海図台
測深器
測深器

機関室

主機
主機
発電機
発電機
配電盤
配電盤
一括警報盤
一括警報盤

サロン

食堂・テレビ
食堂・テレビ
事務デスク
事務デスク
パントリー
パントリー
荷役監視盤
荷役監視盤
ガス警報装置
ガス警報装置
ポンプ室ポンプ警報盤
ポンプ室ポンプ警報盤
温度監視警報盤
温度監視警報盤

居住環境

より働き易く魅力ある職場づくりのために、居住空間はコンパクトながら設備が充実しています。船員の部屋は、WiFi 環境・テレビ・冷蔵庫・エアコンなどを完備し、プライベートを重視した個室が用意されています。

船員の個室

デスク・チェア・ベット・クローゼット・冷蔵庫
デスク・チェア・ベット・クローゼット・冷蔵庫
液晶テレビ・DVDプレーヤー
液晶テレビ・DVDプレーヤー
WiFi環境・ノートPC
WiFi環境・ノートPC
洗面台・鏡
洗面台・鏡
ロッカー
ロッカー

その他の設備

バスルーム
バスルーム
洗濯機・乾燥機
洗濯機・乾燥機
冷蔵庫
冷蔵庫
キッチンIHヒーター
キッチン・IHヒーター
ウォシュレット
ウォシュレット
